PoInt Portable Integrated

4 funciones en una sola máquina: Vacío de aire, recuperación de gas SF₆, llenado y filtrado de gas SF₆, también simultáneamente

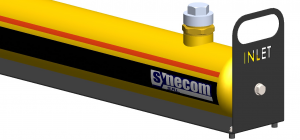

• Auto-reciclaje: el filtro integrado permite reducir los niveles de humedad y eliminar los gases resultantes de la descomposición del gas SF₆

• La cantidad de gas recuperado se controla mediante un sistema de pesaje integrado certificado

• Máxima compactibilidad

• Interfaz intuitiva y fácil de usar

• Todas las conexiones son herméticas a nivel molecular

COD. CAR108-01

Solicita info

Características y ventajas

01
Compresor seco
02
Bomba de aspiración SF₆ seca
03
Bomba de evacuación de aire
04
1 filtro de humedad + filtros de partículas
05
Vacuómetro de precisión para la medición del vacío de gas (0-100 mbar) + Vacuómetro de precisión para la medición del vacío de aire (0-100 mbar)
06
2 pantallas LCD para la visualización de los parámetros medidos + pantalla LCD para la visualización del peso
07
Manómetro digital 0 ÷ 11 bar abs con medición de la temperatura y medición de la presión real y compensada para la función de llenado
08
Célula de carga de 180 kg (precisión ±10 g)
09
Manguera DN20 de 5 m de longitud con 2 válvulas hembra de sellado molecular
10
Manguera DN8 de 5 m de longitud con adaptadores W21.8×1/14″ para la conexión de la botella y DN20 para la conexión de la máquina

Descargar ficha técnica

Especificaciones técnicas

• Recuperación de gas SF₆ y almacenamiento de SF₆ en estado líquido en botellas. Presión absoluta final alcanzable < 1 mbar abs

• Evacuación del aire. Presión absoluta final alcanzable en el compartimento < 1 mbar abs

• Llenado de botellas con gas SF₆ a presión regulable

• Pesaje de la botella utilizada para el gas recuperado o inyectado (botellas de 5; 10; 20; 40 l)

• Filtración y reducción de la humedad del gas SF₆ en la fase de recuperación

• Filtración y reducción de la partículas del gas SF₆ en la fase de recuperación

Dimensiones

L (ruedas) 680 mm, L (bastidor) 550 mm, An 930 mm, Al 1350 mm
Peso

220 kg
Voltaje

220 ÷ 240 V – 50 / 60 Hz
Compresor seco SF₆ – Caudal nominal

2,4 m3/h
Compresor seco SF₆ – Presión máxima de descarga

50 bar
Bomba de aspiración SF₆ seca – Caudal nominal

3 m3/h (50 Hz); 3,6 m3/h (60 Hz)
Bomba de aspiración SF₆ seca – Presión final alcanzable

< 1 mbar
Bomba de evacuación de aire – Caudal nominal

16 m3/h
Bomba de evacuación de aire – presión final alcanzable

< 1 mbar
